毛细管地暖系统 设计与施工关键要点详解

毛细管地暖作为一种高效、节能、舒适的末端辐射供暖方式，因其散热均匀、热惰性小、占用空间少等优势，在现代建筑中应用日益广泛。其设计与施工质量直接关系到系统的运行效果、能耗与使用寿命。以下是毛细管地暖设计与施工的核心要点。

一、设计阶段关键要点

1. 负荷计算与系统匹配：
精确计算建筑热负荷是设计的基础。需综合考虑围护结构保温性能、房间功能、窗户类型、当地气候等因素。根据计算结果，确定毛细管网的单位面积散热量、铺设间距（通常为10mm-30mm）及总铺设面积，确保系统供回水温度（常为低温水，如35℃/28℃）与热源（如空气源热泵、冷凝锅炉等）高效匹配。

2. 管网布置方案设计：
毛细管网通常以席状模块形式铺设。设计时需规避固定家具位置、墙体开槽处等，优先布置在热量易散失区域（如外墙侧、窗台下）。不同房间或区域宜设计为独立的循环回路，并通过分集水器控制，便于分区调节。平面图与系统图需清晰标注各回路长度、管径、走向及控制阀位置。

3. 末端构造层设计：
明确毛细管网层的构造做法。常见方式有直接抹灰嵌入（石膏基或水泥基砂浆）、与金属吊顶/石膏板结合、或铺设于地面找平层中。设计需规定保护层的材质、厚度（通常覆盖层厚度为15-25mm）、抗裂措施以及伸缩缝的设置，以防止表面开裂。

4. 控制系统设计：
为实现节能与舒适，需配备精确的室温控制系统。通常包括房间温控器、分集水器上的电热执行器、中央控制器等。设计应确定控制策略（如按房间控制、按区域控制），并预留相应的电气点位。

二、施工阶段关键要点

1. 施工前提条件：
施工前，建筑外墙、门窗应已完成，屋面防水完毕，室内湿作业大部完成，避免后续交叉作业破坏管网。施工现场应清洁、平整、无尖锐物。热源设备、分集水器、主管道等应先安装就位并完成压力试验。

1. 毛细管网铺设：

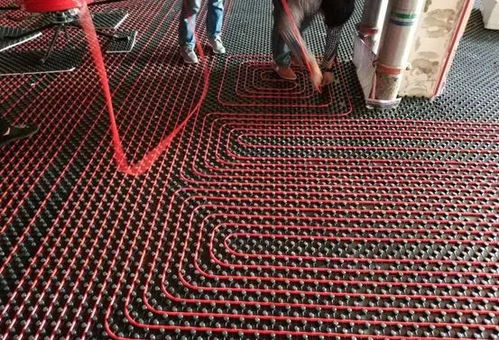

• 定位与固定：严格按设计图纸弹线定位。毛细管网席应平整铺设，使用专用卡钉或绑带固定在基层（如楼板、墙体或保温层）上，固定间距合理，避免损伤管道。

• 连接与敷设：毛细管末端与供回水集管（分配器）的连接必须使用专用工具进行热熔，确保牢固、无渗漏。铺设时管道应保持平直，转弯处弧度自然，严禁出现死折或扭曲。

• 压力试验：铺设过程中及覆盖层施工前，必须对每个环路进行压力试验。通常采用水压试验，试验压力为工作压力的1.5倍且不低于0.6MPa，稳压至少24小时，压降在允许范围内方为合格。这是检验管道密封性的最关键步骤。

3. 保护层（抹灰层）施工：
这是保护毛细管网和实现均匀散热的关键工序。推荐使用流动性好、收缩率低、导热系数适宜的专用抹灰石膏或轻质砂浆。施工时应从一端向另一端连续浇筑或涂抹，并用刮杠刮平，确保管网被完全、均匀地包裹，无空鼓。施工及养护期间，系统应保持一定的保压状态，以便及时发现泄漏。

4. 系统调试与运行：
保护层完全干燥固化（通常需21-28天）后方可进行系统调试。首次启动应逐步缓慢升温，建议初始水温不超过25℃，之后每天升温5-10℃，直至达到设计工况。此过程可使保护层和建筑结构适应性干燥，避免开裂。应调节各回路流量，实现水力平衡，并校准温控系统。

三、注意事项

• 成品保护：管网铺设后至保护层达到强度前，严禁在上面踩踏、钻孔或进行其他可能损伤管网的作业，并设立明显警示标识。
• 防腐蚀与氧气阻隔：若系统为塑料管道，应考虑在系统中添加防腐剂并使用阻氧型管道，或在闭式系统中设置隔氧装置，防止氧气渗入腐蚀金属部件。
• 与装饰配合：施工前需与装饰方充分沟通，最终确认天花、墙面造型及固定家具位置，确保毛细管网铺设有效区域。

毛细管地暖的成功应用依赖于精细化的设计与规范化的施工。只有把控好负荷计算、管网布置、牢固安装、严密试验、规范覆盖及科学调试每一个环节，才能充分发挥其舒适、节能的优势，打造健康的高品质室内热环境。
